【AICFD】インテークマニホールドの圧力損失解析

マニホールドの圧損と各パイプの充填均一性は、エンジンの出力と性能にとって重要な項目となります。

このケースでは、汎用熱流体解析ソフトウェアAICFDを使用して、マニホールド内部の流れと各パイプの圧損を解析します。

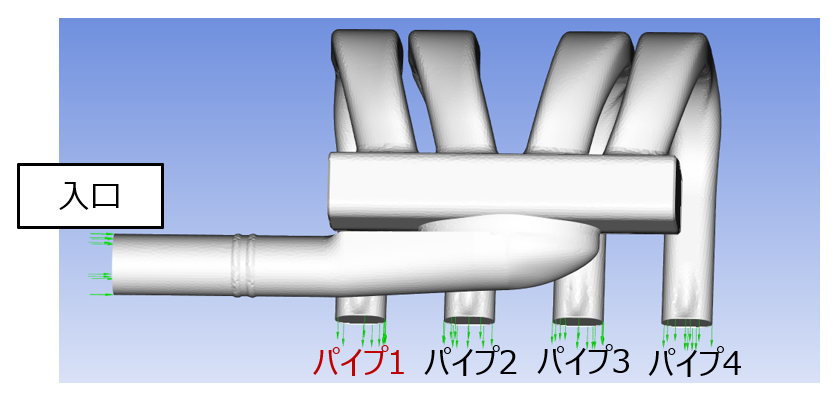

図1:解析対象


解析ケースについて


出口ダクトの開閉による4つのケースが準備され、ここではケース1について結果確認を行います。


表1:各解析ケースの条件



メッシュモデルについて


使用するメッシュモデルは、テトラ要素であり、境界層5層を含めたトータル165万[cells]となります。

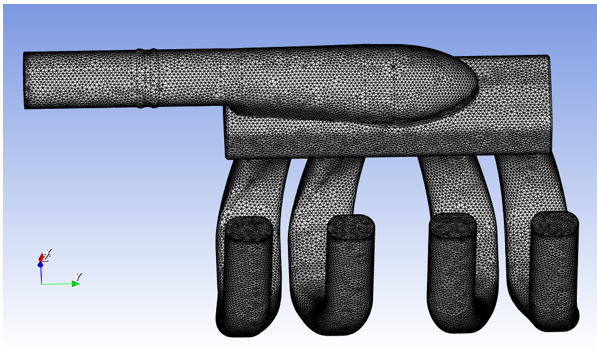

図2:メッシュモデル全体

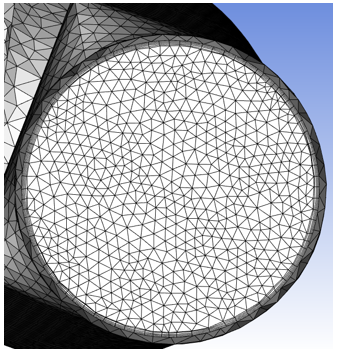

図3:境界層メッシュの拡大図


解析結果について


AICFDの解析結果および参考データとの比較は以下となります。

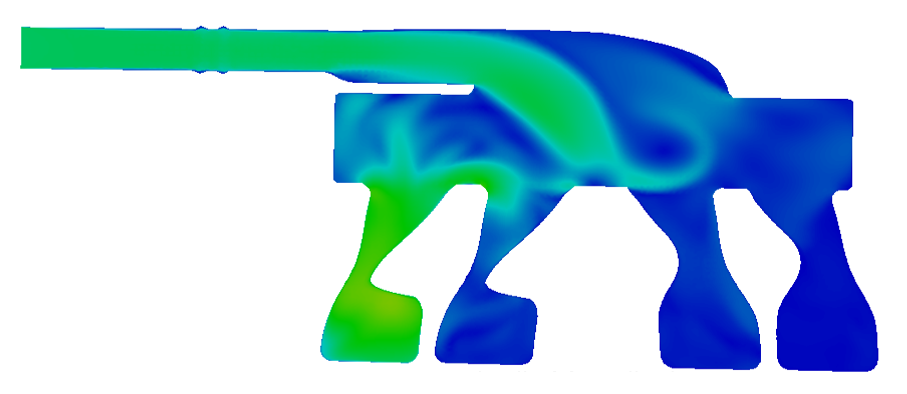

表2:速度コンタの比較(カラーレンジ値は同一)

AICFD
参考結果

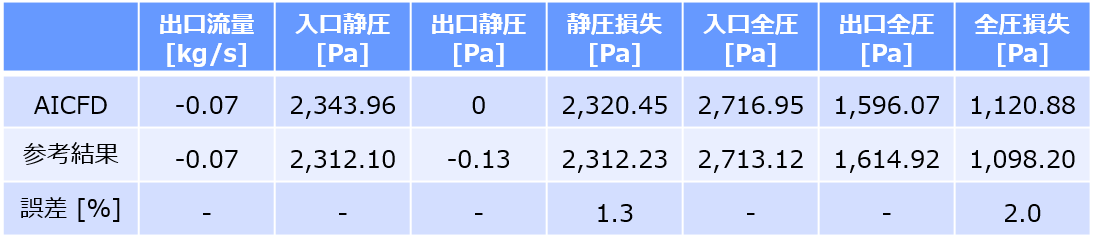

表3:ケース1の結果比較
