この記事は、AICFDを使用した円錐形バーナの燃焼解析事例となります。

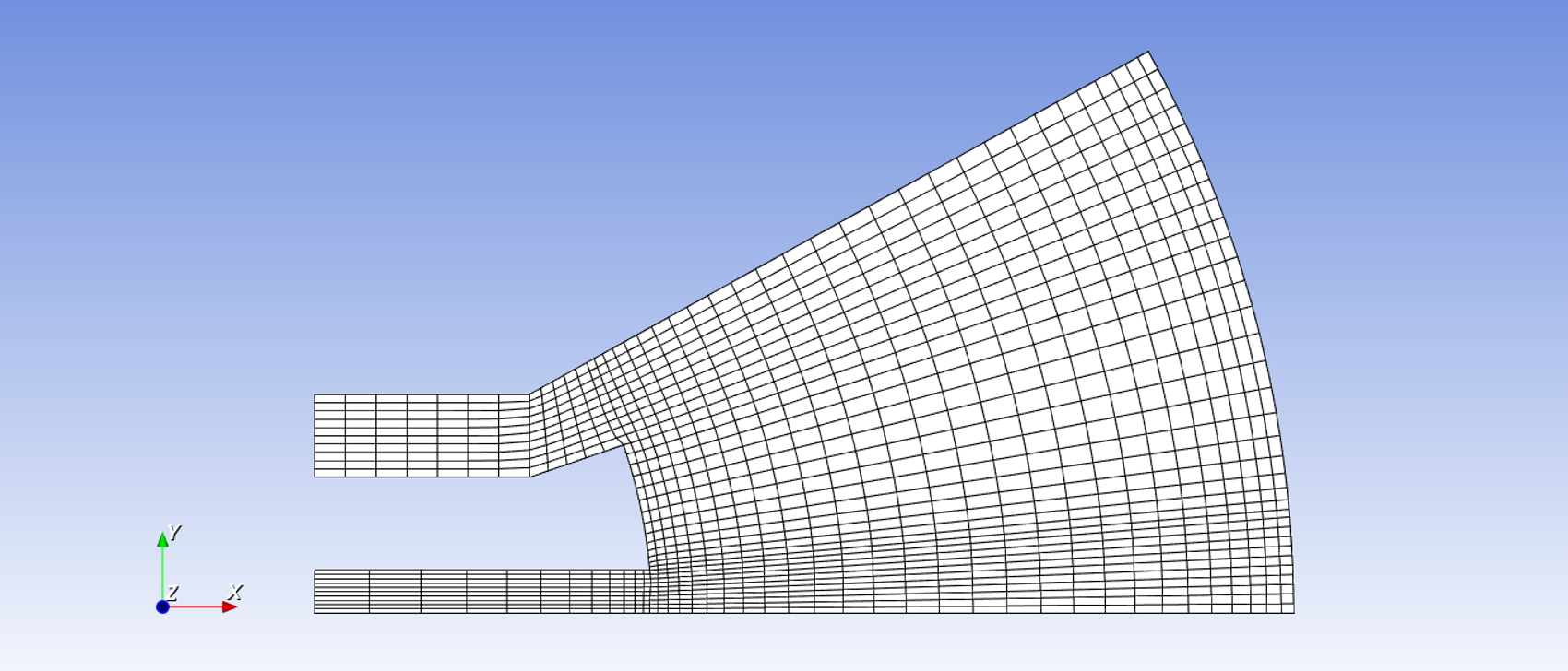

メッシュモデル

解析条件

入口条件：60 [m/s]、CH4(質量パーセント：3.4%)、O2(質量パーセント：22.5%)、N2(質量パーセント：74.1%)

出口条件：101325 [Pa]、O2(質量パーセント：5.0%)、CO2(質量パーセント：10.0%)、H2O(質量パーセント：10.0%)、N2(質量パーセント：75.0%)

乱流モデル：標準k-εモデル

流体：混合物

燃焼モデル：Species Transport

メッシュ数：3576

解析結果

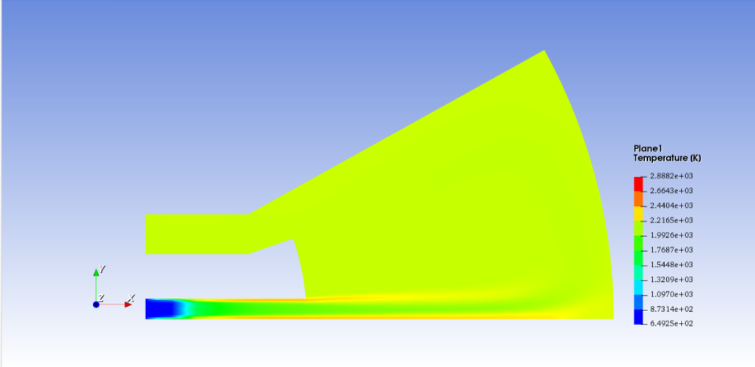

温度コンター図

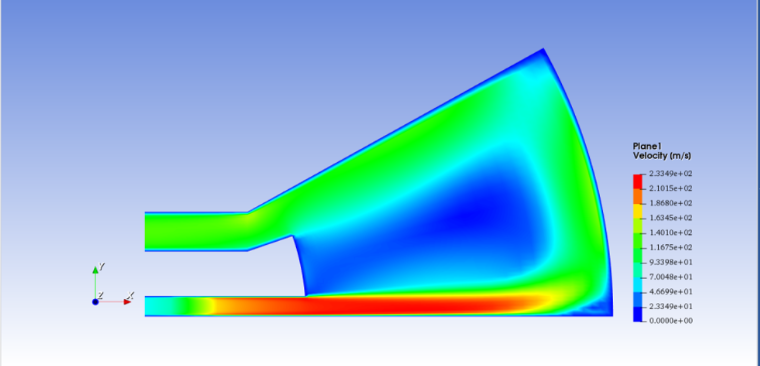

速度コンター図
